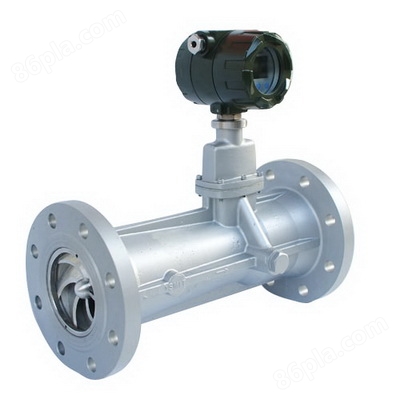

AK-LUX型智能旋進旋渦計量表

金湖奧科儀表有限公司

電話：/柏經理

典型應用：天然氣、煤氣、甲烷、水煤氣、煙氣、煤層氣、空氣等氣體介質的測量。

一、旋進旋渦計量表概述：

AK-LUX型智能旋進旋渦氣體流量計采用的微出來技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品的水平?？蓮V泛用于石油、化工、電力、冶金、煤炭等行業各種氣體的計量。

1、 內置式壓力、溫度、流量傳感器，安全性能高；

2、 采用雙傳感器、新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性；

3、量程寬度比高達1：15或以上；測量瞬時流量為0.03m3/min；

4、結構緊湊，無機械可動部件，傳感器及顯示一體化，外形美觀；出廠時已按國標及行業標準經過嚴格的標準校準設備進行參數的校正，用戶無需更改參數設置；

5、的壓力、溫度傳感器故障自診斷功能，并清晰簡明地顯示于LCD屏和上位機的界面中；

6、具有485通信接口，可遠傳被測介質的溫度、壓力、瞬時流量、標準體積總量等儀表有關參數，傳輸距離≤1.2km；

7、具有流量，壓力，溫度的頻率模擬信號輸出（200~1000Hz），傳輸距離為2km；

8、節流小，對環境條件要求少，對流量計的前后直管段安裝要求低（前為≥3DN 、后為≥1DN），水平或傾斜安裝都能準確計量；該流量計的安裝、使用及維護特別方便；

9、流量計有內置一組鎳氫電池，在無外電源的情況下可連續使用1~3年；

10、智能流量積算儀可以任意角度定位（轉動角約為350°），使流量計在各種安裝條件下的讀數更方便更直接；

11、時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失；

12、規格齊全，從DN25～DN200，滿足用戶的各種管徑和流量的需要；

13、儀表具有防爆及防護功能，防爆標志為ExibⅠ，防護等級為IP55。

    旋進旋渦計量表的工作原理：

   當沿著軸向的流體進入流量傳感器入口時，在起漩器的作用下，被強制圍繞中心線旋轉，產生漩渦流，漩渦流在文丘利管中旋進，到達收縮段突然節流后，使漩渦流加速，當通過擴散段時，漩渦中心沿一錐形螺旋線進動。此時，由兩個壓電傳感器檢測到的漩渦流進動頻率信號經前置電路放大、濾波、整形后轉換為兩路與流速成正比的脈沖信號，經積算儀中處理電路進行相位的比較和判斷，并剔除外來干擾信號后與溫度、壓力傳感器檢測到的信號一起送入智能流量積算儀進行運算處理，并把流體的體積流量和總量直接顯示于LCD屏上。

• 旋進旋渦計量表主要技術參數

1. 旋進旋渦計量表

2.


3. 流量計規格、基本參數和性能指標（見表1）

表1

注：

①表中所列的流量范圍為產品出廠時檢定的流量范圍（常溫、常壓下介質為空氣，

ρ=1.205kg/m³）；

②隨著壓力的增大，流量范圍也隨之?dāng)U大；

③未特殊注明，產品均按1.5級出廠；

④使用條件：

環境溫度：-20～+60℃

介質溫度：-20～+80℃

相對濕度：5%-95%

大氣壓力：86-106KPa

⑤電氣性能指標：

工作電源：外電源：+24VDC

         內電源：3.6V鋰電池

整機功耗：外電源：1W

         內電源：0.3mW 可連續使用二年以上

輸出方式：脈沖信號

         4-20mA電流信號：對應流量0-Qmax

         RS485通訊：可輸出瞬時、累計、溫度、壓力參數

⑥防爆標識：Exd Ⅱ BT4

⑦防護等級：IP65
