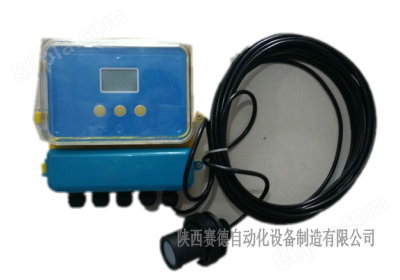

產品概述

    超聲波明渠流量計與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事業單位的污水排放口、城市下水道的流量及灌渠等。

    一、用途

    超聲波明渠流量計與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事業單位的污水排放口、城市下水道的流量及灌渠等。

    賽德超聲波明渠流量?jī)x表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕性液體情況下，比其他形式的儀表，具有更高的可靠性。

    二、原理說明

    本系列儀表直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位—流量關系推算出流量。

    1、 超聲波測液位原理

    發射發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到液面的距離。從而確定液位。

    因此我們可以計算出探頭到反射面的距離D = C*t/2(除2是因?yàn)槁暡窂揭档脑?，D是距離，C是聲速，t是時間)。再通過減法運算就可得出液位值。

    2、 量水堰槽的測流量原理

    流通順暢的明渠內流量越大，液位越高;流量越小，液位越低(如圖2.1)。通過測量水位可以推算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，渠道的影響減小至最小。

 巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系。

    直角三角堰和矩形堰也有相應的公式。但是還與按裝的渠道尺寸有關。確定水位-流量關系時，三角堰與渠道寬B、開口角度、上游堰坎高度p有關;矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。本儀表對于直角三角堰和矩形堰是通過查水位-流量表，把水位轉成流量的，水位-流量表是存儲在儀表里的一組數據。本儀表的水位-流量表是按相等的液位間隔存儲的。例如使用三角堰時，液位的間隔設為為“0.01m”。儀表的存儲器中存有：液位=“0.00m”時對應的流量=“0.0000L/S”;液位=“0.01m”時對應的流量=“0.0136L/S”;液位=“0.02m”時對應的流量=“0.0772 L/S”;液位=“0.03m”時對應的流量=“0.2127L/S”???。

    如果對計算量水堰槽水位-流量不熟悉，可將使用的量水堰槽參數通知儀表生產廠。生產廠幫助計算。應注意同時提供上述與確定水位-流量關系有關的參數。
