一、產品概述

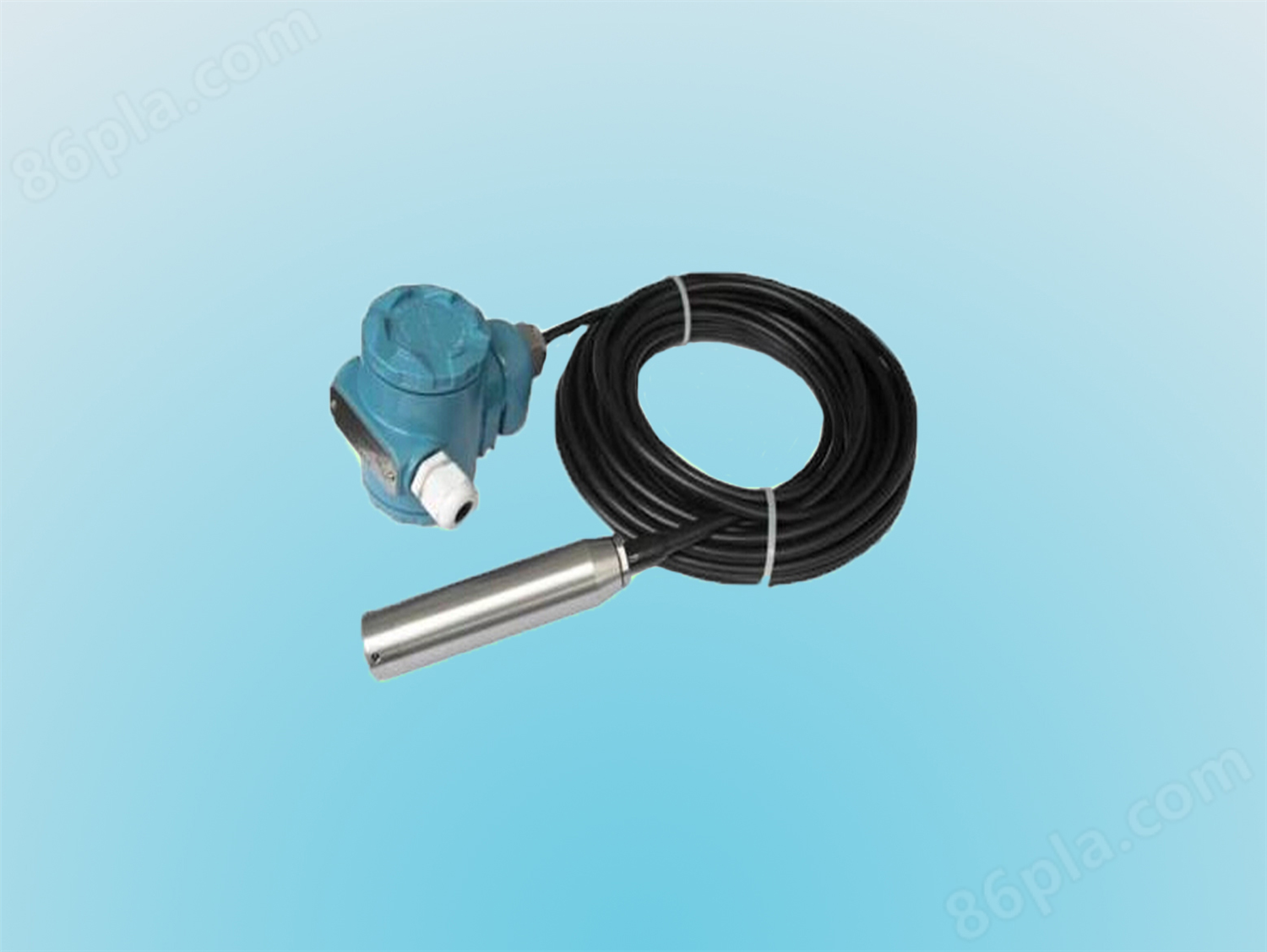

ZTW18系列投入式液位變送器采用進口測量膜片，高精確度，長期穩定。導氣電纜，測量不受大氣影響，壓力傳感器直接感測液體壓力，不受介質起泡、沉積影響。具有多種結構形式，多種安裝方式，多種結構材料。可以現場顯示，可多角度調節，便于觀察。適應全天候露天場合。其獨特的設計，使這特別適合用于測量高溫，污水等。廣泛應用于石化、鋼鐵、能源、食品、污水處理、自來水等行業的敞口容器的液位測量適用罐體、箱體、特別是地下容器液位測量，可提供溫度壓力一體化探頭。
二、技術參數
   測量范圍：0～1m至0～50m H2O
   適用條件：非密閉場合液體液位的檢測
   工作溫度：介質溫度：-40～85℃
             環境溫度：-20～70℃
             儲存溫度：-40～85℃
   溫度影響：±0.2%FS/10℃
   傳感器：  工業陶瓷、擴散硅
   精度等級：0.5級
   穩定性：  十二個月內不超過變送器精度
   工作電壓：12.5～35VDC
   輸出信號：4～20mA
   振動影響：任意軸上200Hz/g為0.01%FS
   變送器防護等級：IP65
   探頭防護等級：IP68
   密封材質：氟素橡膠
   探頭外殼：316L不銹鋼
   信號線孔：M20×1.5
   線纜材質：聚氯乙烯防水導氣電纜
   過程連接形式：法蘭安裝、支架安裝
   過程連接件：316L不銹鋼
三、產品特點
1、全不銹鋼結構、體積小巧、外殼防護等級可達 IP68
2、采用堅固的陶瓷敏感膜片與液體大面積接觸、不易堵塞
3、進口陶瓷壓阻傳感器、抗腐蝕、抗沖擊、抗磨損，具有高精度、高穩定性
4、二線制輸出、安裝方便、無維護
5、穩定性好，精度高
6、不受被測介質起泡、沉積、電氣特性的影響
7、寬范圍的溫度補償
8、具有電源反相極性保護及過載限流保護
四、安裝要求及注意事項
1．本產品可以直接投入到待測液體中，也可利用 M20×1.5 接口安裝在管道（或容
器壁）上無需安裝支架。安裝位置的不同可能會產生零點誤差，但可校正，對量程無影
響。為避免測量介質中有固體沉淀或其它粘稠物淤積變送器的進壓孔，影響測量精度，
建議安裝產品時將進壓孔垂直向下（或向下傾斜一定的角度）。
2．測量高溫介質時，請使用引壓管或其它冷卻裝置，把溫度降至變送器允許溫度
范圍內。
3．露天安裝時，應盡量把變送器接線盒（或引出線頭）置于干燥處，避免強光直
射和雨淋，否則可能會使變送器性能變差或出現故障。
4．變送器應盡量安裝在溫度梯度和溫度波動小的地方，同時避免強振動和沖擊。
5．如待測介質粘稠或有沉淀，請選用無腔、膜片裸露結構，并定期清洗，以免引
起誤差 ，對其它特殊應用場合，請?jiān)谟嗀洉r(shí)提出要求，我們可以進行專門制作。
6．變送器在補償溫度范圍之外工作性能有所下降。
7．環境溫度或測量介質溫度驟然劇變時，變送器信號會出現跳動，屬正常現象。
待環境溫度及介質溫度穩定后，變送器輸出信號也會穩定。
