便攜式超聲波流量計技術特點：

適用于各種尺寸管道流量計量，流速測量范圍為0.03～±32m/s,測量介質為水、海水、污水、酒精等單一穩定的液體，測量材質為鋼、不銹鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道。

1、 測量精度：1.0%；

2、 重 復 性：0.2%；

3、 工作電源：內置鎳氫充電電池可持續工作8小時以上；

4、 安裝方式：外敷式安裝；

5、 顯 示：4行漢子同屏顯示瞬時流量、流速、累積流量、信號狀態等；

6、 可選配的傳感器：外夾式，可即插即拔式接口；

便攜式超聲波流量計接線（接主機線和探頭線）

便攜式主機和探頭為插拔式接線，操作便捷！

便攜式超聲波流量計選擇安裝位置，打磨管道，安裝探頭

安裝傳感器，首先選擇欲安裝位置（安裝位置要滿管穩流，離泵和彎頭要遠！），選定后，使用角磨機或者粗砂紙將欲安裝傳感器的區域拋光，除掉銹跡油漆或防銹層，露出管道金屬本質，然后在傳感器上涂抹足夠的耦合劑，把傳感器緊貼在管壁上并捆綁好，夾具（不銹鋼帶）應固定好，使之受力均勻；注意傳感器和管壁之間不能有空氣泡和沙礫等臟東西。

安裝距離

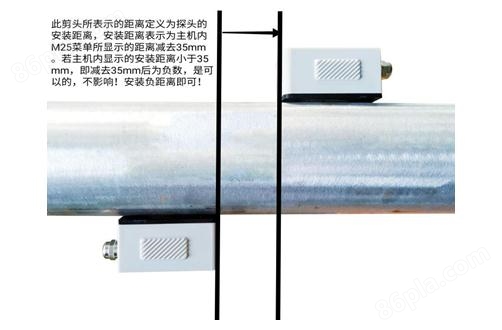

外夾式傳感器安裝間距以兩傳感器的最內邊緣距離減去35mm為準（參見安裝示意圖），間距的計算方法是首先在菜單中輸入所需的參數以后，查看窗口M25所顯示的數字，并按此數據減去35mm（Z法安裝）安裝傳感器。

安裝方式

外夾式傳感器的安裝方式共有三種。分別是Z法、N法和W法。（默認為Z法安裝?。?/span>

Z 法

Z法是的安裝方法，特點是超聲波在管道中直接傳輸，無反射（稱為單聲程），信號衰減損耗。Z法可測管徑范圍為15mm-6000mm?，F場實際安裝時，都選用Z法（這樣測得信號）

注意：

（1）此圖為頂視圖，兩個探頭在現場安裝時是管道兩側，不是上下?。。?/span>

（2）參數設置正確后，實際探頭安裝距離為表里M25表示的安裝距離減去35mm?。?！
