一、壓縮空氣流量計概述：

壓縮空氣流量計是測量新型氣體流量儀表。該流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的產品。

二、壓縮空氣流量計產品特點：
1、無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

2、采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；

3、智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式    組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤    補償和壓縮因子修正；

4、采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；

5、采用國內的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信      號；

6、采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的    體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；

7、采用EEPROM技術，參數設置方便，可*保存，并可保存zui長達一年的歷史數    據；

8、轉換器可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機    聯網，傳輸距離可達1.2km；

9、多物理量參數報警輸出，可由用戶任選其中之一；

10、流量計表頭可360度旋轉，安裝使用簡單方便；

11、配合本公司的FM型數據采集器，可通過因特網或者網絡進行遠程數據傳輸

12、壓力、溫度信號為傳感器輸入方式，互換性強；

13、整機功耗低，可用內電池供電，也可外接電源。

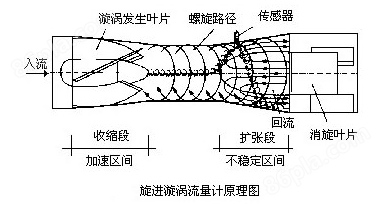

三、壓縮空氣流量計工作原理：

壓縮空氣流量計用于測量氣體時，首先根據管線輸氣量和介質可能達到的溫度和壓力范圍，估算出工作狀態下的zui高和zui低體積流量，正確選擇流量計規格；如兩種口徑均能覆蓋流量范圍，在壓力范圍允許的情況下，建議選擇較小規格的流量計。為了便于維修，不影響流體輸送，建議安裝旁通管道，另外要保證所規定的直管段長度。若氣體中含有較大顆?；蚶w維，在上游應安裝過濾器。

四、壓縮空氣流量計性能對比：

綜上所述：在不考慮經濟條件的情況下，優先選擇旋進漩渦流量計測量瓦斯，天然氣等，其次選擇渦街流量計，氣體渦輪流量計。

五、壓縮空氣流量計法蘭尺寸表：

1、準確度：為溫度、壓力修正后的系統精度；

2、 A、B用以區別相同通徑不同流量范圍。

3、標準狀態條件：P=101.325KPa，T=293.15K

六、 壓縮空氣流量計功能說明：

1、使用條件：

環境溫度：-30℃～+65℃、相對濕度：5%～95%、介質溫度：-20℃～+80℃、大氣壓力：86KPa～106KPa

2、工作電源：

A．外電源：＋24VDC±15%，紋波＜5％，適用于4～20mA輸出、脈沖輸出、報警輸出、RS-485等；

B．內電源：1組3.6V鋰電池（ER26500），當電壓低于3.0V時，出現欠壓指示。

3、整機功耗：

A．外電源：<>

B．內電源：平均功耗1mW，可連續使用兩年以上。

4、脈沖輸出方式：

A．工況脈沖信號，直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出，高電平≥20V，低電平≤1V；

B．定標脈沖信號，與IC卡閥門控制器配套，高電平幅度≥2.8V，低電平幅度≤0.2V，單位脈沖代表體積量可設定范圍：0.001m3~100m3。單選擇該值時必須注意：定標脈 沖信號頻率應≤900Hz。

C．定標脈沖信號，經光耦隔離放大輸出，高電平≥20V，低電平≤1V。

5、RS－485通信（光電隔離），可實現以下功能：

A．采用RS－485接口，可直接與上位機或二次表聯網，遠傳顯示介質的溫度、壓力和經溫度、壓力補償后的標準體積流量和標準體積總量；

B．由RS－485接口與HW－Ⅰ數據采集器配套，可組成網絡通信系統，一臺數據采集器可帶15臺流量計；

C．由RS－485接口與HW－Ⅱ數據采集器配套，可組成寬帶網絡通信系統，由INTERNET傳輸數據，一臺數據采集器可帶8臺流量計。

6、4～20mA標準電流信號（光電隔離）

 與標準體積流量成正比，4mA對應0 m3/h， 20 mA對應zui大標準體積流量（該值可在一級菜單中進行設置），制式：兩線制或三線制，流量計可根據所插電流模塊自動識別，并正確輸出。

7、控制信號輸出：

A．下限報警信號（LP）：光電隔離，高低電平報警，報警電平可設定，工作電壓＋12V~+24V，zui大負載電流50mA；

B．上限報警信號（UP）：光電隔離，高低電平報警，報警電平可設定，工作電壓＋12V~+24V，zui大負載電流50mA；

C．關閥報警輸出（BC端，IC卡控制器用）：邏輯門電路輸出，正常輸出低電平，幅度≤0.2V；報警輸出高電平，幅度≥2.8V,負載電阻≥100kΩ；

D．電池欠壓報警輸出（BL端，IC卡控制器用）：邏輯門
